CR金戈列间系列机组

发布栏目:制冷系统
发布时间:2020-12-09
浏览量:10次
产品简介

金戈(CoolRow)是艾特网能公司针对高热密度数据中心、模块化数据中心、低PUE值数据中心、集装箱数据中心、机房局部热点改造而开发的列间机房专用空调。

风冷型:

金戈(CoolRow)风冷型分为室内机和风冷冷凝器两个主要部分,利用风冷冷凝器对外排热。

氟泵自然冷型:

金戈(CoolRow)氟泵自然冷型系统由室内机、氟泵自然冷节能单元、冷凝器三部分组成。采用艾特网能新一代CoolFree氟泵自然冷节能技术,充分利用室外温度与列间空调回风温度差,利用室外自然冷源,高度集成化设计,独创“双掌三模智能切换技术,最大化提升整机全年运行能效比。

水冷型/乙二醇冷却型:

金戈(CoolRow)水冷型/乙二醇冷却型分为室内机和水冷冷凝换热器两个主要部分,利用水冷冷凝换热器对外接的冷却水系统排热。室内机样式和规格与风冷型一样;水冷冷凝换热器分为板式换热器和壳管式换热器两种,均可外置于机房外,达到冷却水不进机房的目的。

冷冻水型:

金戈(CoolRow)冷冻水型由前端提供低温冷冻水接入,方可正常运行。

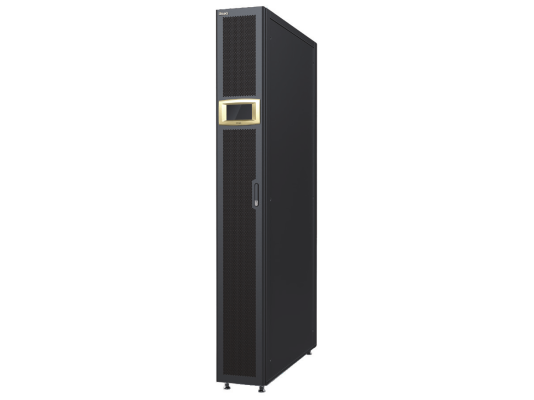

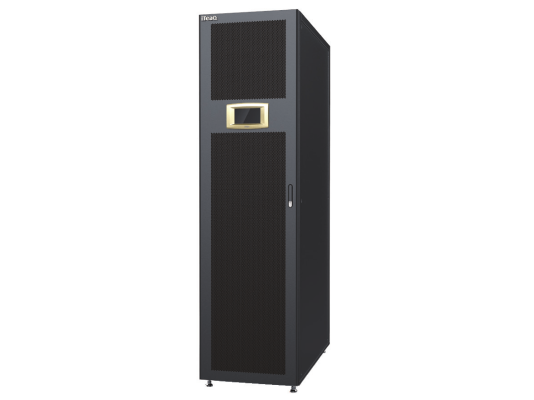

产品细节图(点击查看大图)
应用场景

场景一:应用于机柜面对面、背对背摆放的数据中心

面对面、背对背摆放的机架形成了热通道和冷通道,列间空调分布在每列机架中,从热通道吸进热空气,经过金戈(CoolRow)列间空调制冷后,向冷通道送出冷空气,布置于列头的金戈(CoolRow)会形成风幕,起到降低冷热风串流的作用。这种应用方式具备布局简单,易实施的特点。

场景二:应用于封闭冷池式的数据中心

在机架面对面、背对背摆放、列间空调分布在每列机架的基础上,采用专门的结构件封闭机柜正面(进风侧)的空间,金戈(CoolRow)从热通道吸进热空气,向封闭空间输出冷空气形成冷池。由于采用物理隔断分隔出来冷、热空间,因此无需将空调放在列头,这时金戈(CoolRow)均匀分布于列间更有利于回风气流组织的优化。

这种应用方式具备冷量被设备充分利用,几无冷量损失,无需为机房环境制冷的特点,高效节能,也是当前最广泛的应用形式之一。

场景三:应用于封闭热通道式的数据中心

在机架面对面、背对背摆放、列间空调分布在每列机架的基础上,利用专门的结构件封闭机柜背面(出风侧)的空间,形成封闭的热通道,金戈(CoolRow)从封闭的热通道吸进热空气,向外送出冷空气。由于采用物理隔断分隔出来冷、热空间,因此无需将空调放在列头,这时金戈(CoolRow)均匀分布于列间更有利于送风气流组织的优化。

这种应用方式具备可有效提高列间空调回风温度,使空调运行在高能效比工况,提高能效。该类应用需要对机房环境进行制冷,一般应用于面积不大的机房,以避免过多浪费冷量。

场景四:应用于封闭冷池且封闭热通道式的数据中心

本应用方式结合了场景二和场景三的热点,利用专门的结构件封闭机柜正面和背面的空间,既封闭冷池又封闭热通道,形成全封闭式的数据中心。

这种应用方式既具备封闭冷池充分利用冷量的优点,又具备封闭热通道可提高空调能效的特点,是最高效的应用方式之一。

场景五:应用于单排机柜的数据中心

对于单排机柜布局的中小型数据中心,优先将金戈(CoolRow)布置于列头,有利于形成风幕,降低冷热风串流。

这种应用方式具备布局非常简单,极易实施的特点.同时非常适合于运行数据中心扩容建设和热点改造。

场景六:应用于单排机柜且封闭冷池的数据中心

对于单排机柜布局的中小型数据中心,在场景五的基础上,定制专门的结构件对机柜排前端进行封闭,形成封闭冷池,隔绝冷、热空间同时使冷量最大化利用。此时金戈(CoolRow)可布置于机柜之间,无需考虑风幕问题,均匀分布或靠近高热机柜分布的方式有利于回风气流组织的改善。

这种应用方式具备冷量被设备充分利用,几无冷量损失,无需为机房环境制冷的特点,高效节能。

特性与价值

值得信赖的可靠性

主要器件均由业内顶级供应商供应。

每台机组出厂前均通过严格的运转试验。

具备主要部件运行时间记录功能,可及时提出维护建议。

具备专家自诊断功能,可快速解决故障。

优异的能效表现

列间式安装,近热源制冷,水平式送回风。气流循环路径短,效率高。

适应高回风温度,大幅提高制冷能效比。

高显热比设计,显热比高达100%,和设备全显热发热高度匹配。

设备内的气流组织采用最优化的设计,无串流,效率高。

业内领先的整机能效比,较传统空调产品节能20%以上。

按需制冷

可外接多达16个远程温度传感器,采集主要设备机柜的温度数据。

通过采集的数据精确计算并预测出制冷量需求。

可在20%~100%范围内调节制冷量输出,使之与负载发热量匹配。

智能的负载眼随:实时检测数据,实时调整输出,输出的冷量智能跟随负载的发热量。

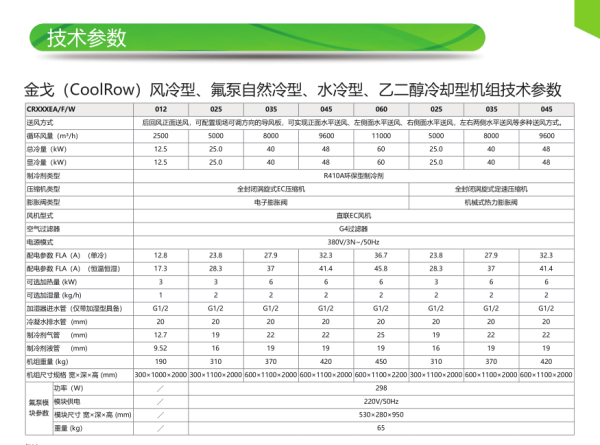

产品参数图(点击查看大图)
